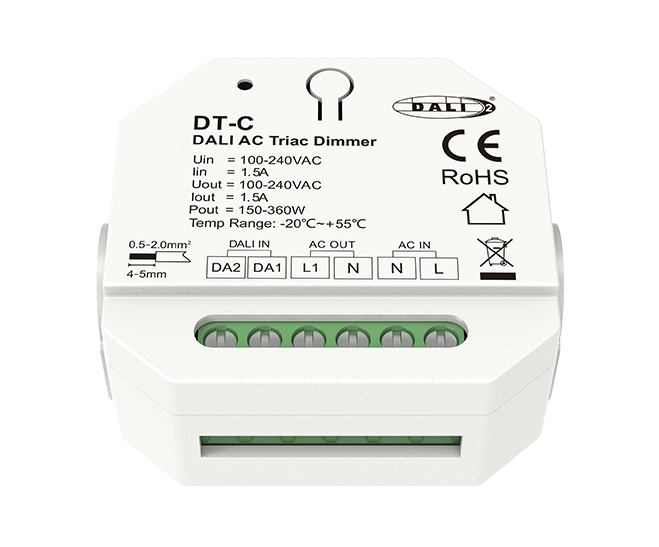

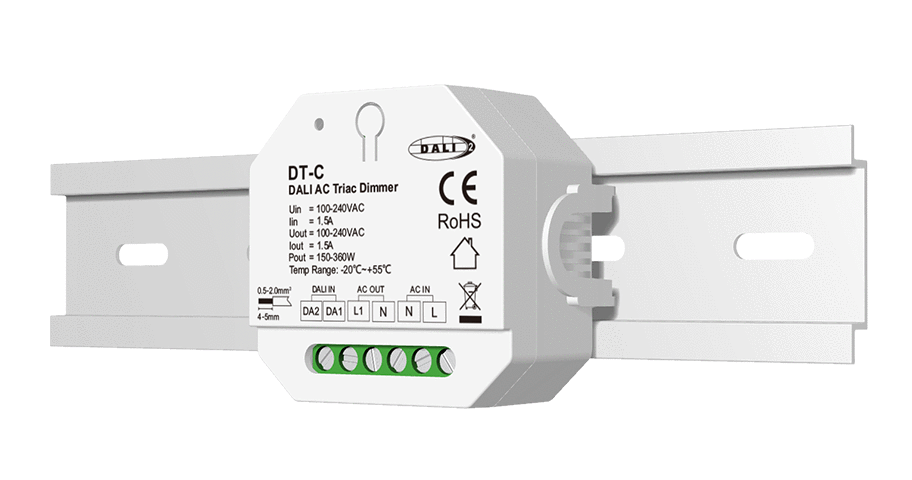

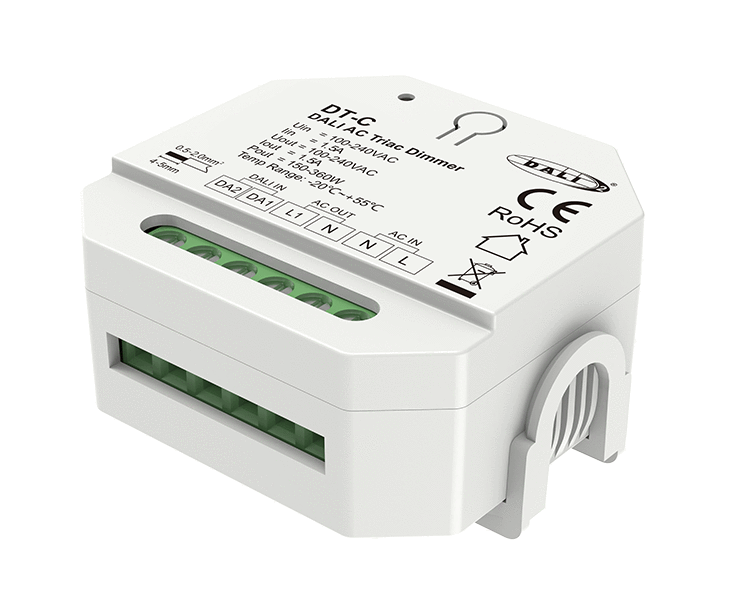

DT-C Sterownik DALI DT4 Ściemniacz TRIAC, 100-240 VAC, Push-Dim SKYDANCE

Sterownik DT-C DALI TRIAC służy do ściemniania i przełączania jednokolorowych ściemnialnych lamp LED, tradycyjnych żarówek i lamp halogenowych.

Najważniejsze informacje:

• Ściemniacz DALI AC typu phase-cut, jeden adres DALI, jedno wyjście kanałowe
• Przeznaczony do ściemniania i załączania jednokolorowych, ściemnialnych opraw LED,
  a także tradycyjnych żarówek żarowych i halogenowych
• Certyfikat DALI-2, zgodność z protokołem standardu IEC 62386 oraz pełna kompatybilność
  z innymi międzynarodowymi urządzeniami DALI

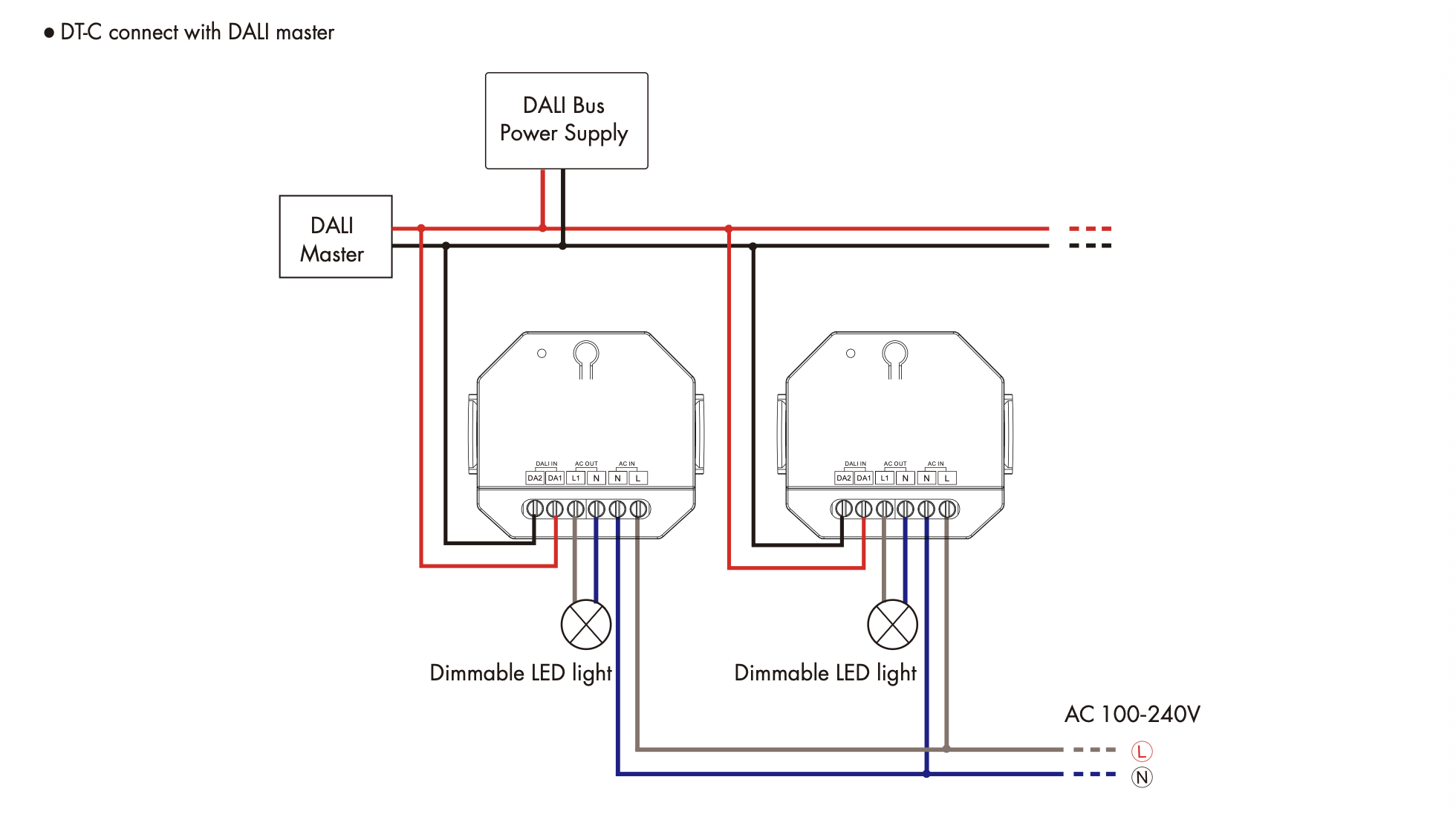

• Adres DALI może być automatycznie nadany przez sterownik nadrzędny (DALI master)

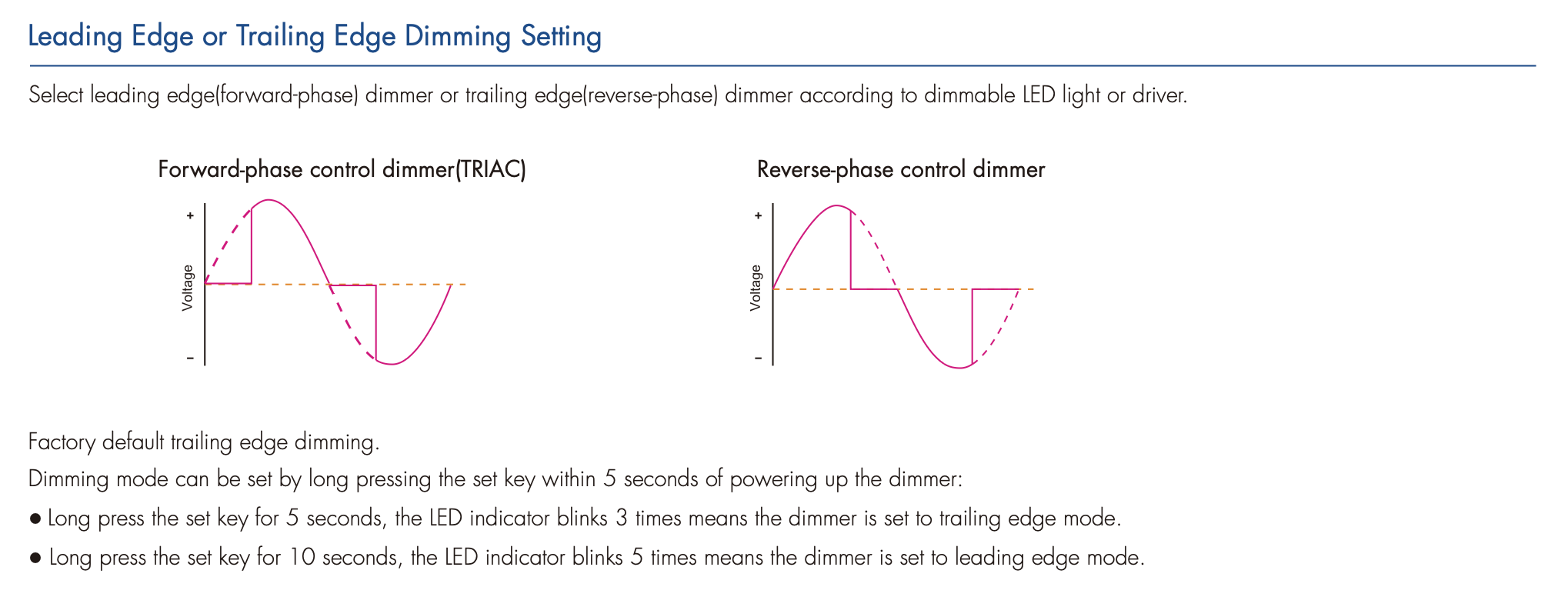

• Możliwość wyboru trybu ściemniania: leading edge (narastające zbocze) lub
  trailing edge (opadające zbocze)
• Regulowany minimalny poziom jasności
• Możliwość podłączenia zewnętrznego przycisku monostabilnego, umożliwiającego
  włączanie/wyłączanie oraz ściemnianie w zakresie 0–100%
• Zabezpieczenia: ochrona przed przegrzaniem i przeciążeniem, automatyczne przywracanie pracy.

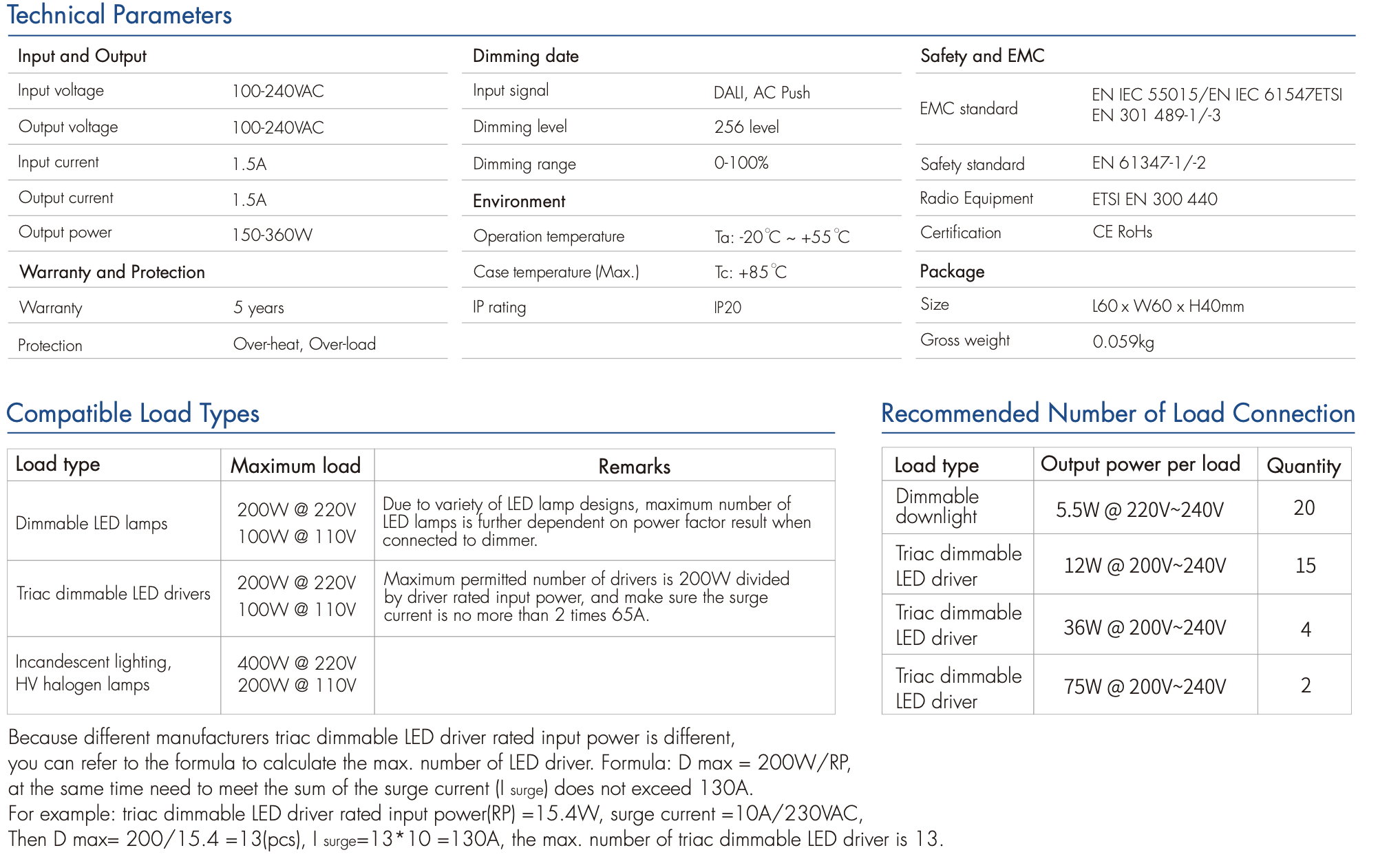

Parametry:

• Napięcie zasilania: 100-240VAC
• Typ kontroli: DALI, AC Push
• Obciążenie maksymalne: 1,5A (360W Max)
• Temp. pracy: -20°C do +55 °C
• Klasa szczelności: IP20

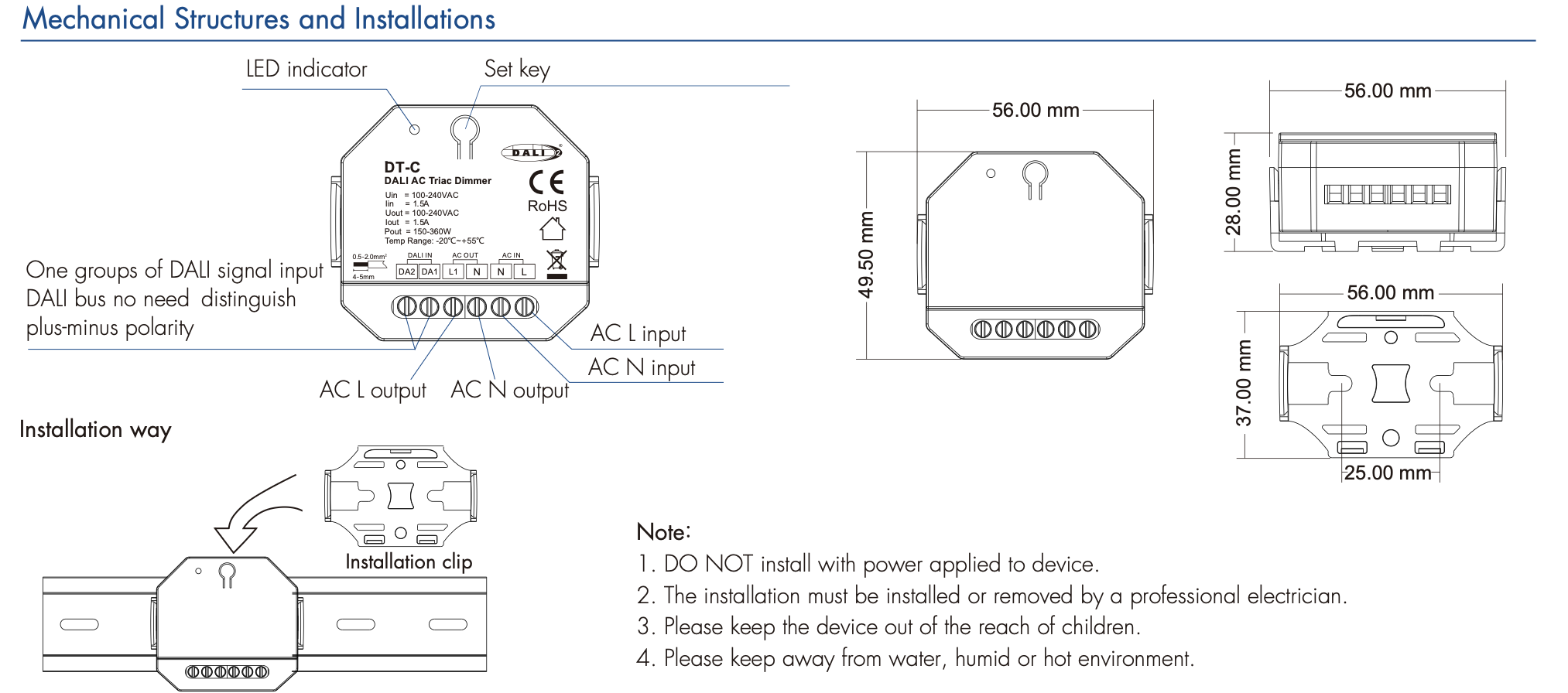

• Wymiary: 56x49,5x28 mm
• Gwarancja 5 lat

UWAGA! OFERTA DOTYCZY SAMEGO Sterownika DT-C!

Ponieważ znamionowa moc wejściowa ściemnialnych zasilaczy LED typu TRIAC może się różnić w zależności od producenta, maksymalną liczbę zasilaczy należy obliczyć zgodnie z poniższym wzorem:

Wzór:
Dmax = 200 W / RP

gdzie:

• Dmax – maksymalna liczba zasilaczy LED,

• RP – znamionowa moc wejściowa jednego zasilacza (W).

Jednocześnie należy spełnić warunek, że łączny prąd udarowy (Isurge) nie przekracza 130 A.

Przykład:
Znamionowa moc wejściowa zasilacza LED TRIAC (RP) = 15,4 W,
prąd udarowy = 10 A / 230 V AC.

Obliczenie:

• Dmax = 200 / 15,4 ≈ 13 (szt.)

• Isurge = 13 × 10 A = 130 A

Maksymalna liczba ściemnialnych zasilaczy LED TRIAC wynosi 13 sztuk.

Uwaga:

1. Nie instalować urządzenia pod napięciem.

2. Montaż oraz demontaż urządzenia powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka.

3. Przechowywać poza zasięgiem dzieci.

4. Chronić przed wodą, wilgocią oraz wysoką temperaturą.

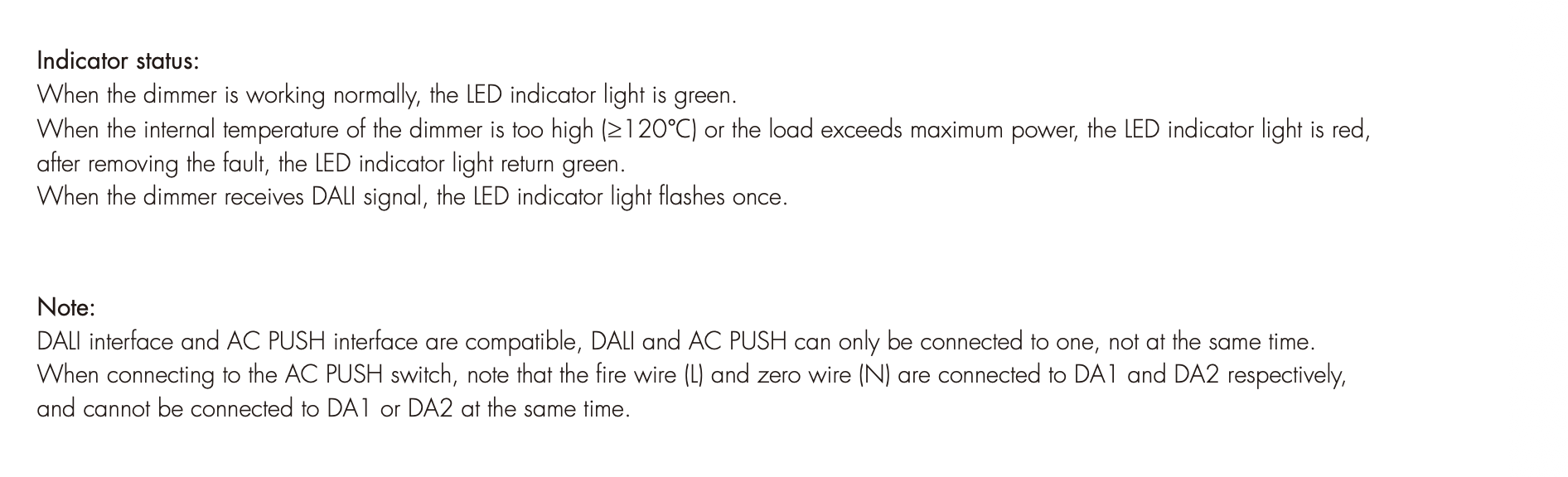

Status wskaźnika LED

• Gdy ściemniacz pracuje prawidłowo, wskaźnik LED świeci na zielono

• Gdy temperatura wewnętrzna ściemniacza jest zbyt wysoka (≥120 °C) lub obciążenie przekracza maksymalną moc, wskaźnik LED świeci na czerwono. Po usunięciu usterki wskaźnik LED automatycznie wraca do koloru zielonego

• Po odebraniu sygnału DALI wskaźnik LED miga jednokrotnie.

Uwaga

• Interfejs DALI oraz AC PUSH są ze sobą kompatybilne, jednak można podłączyć tylko jeden z nich DALI lub AC PUSH, nie jednocześnie.

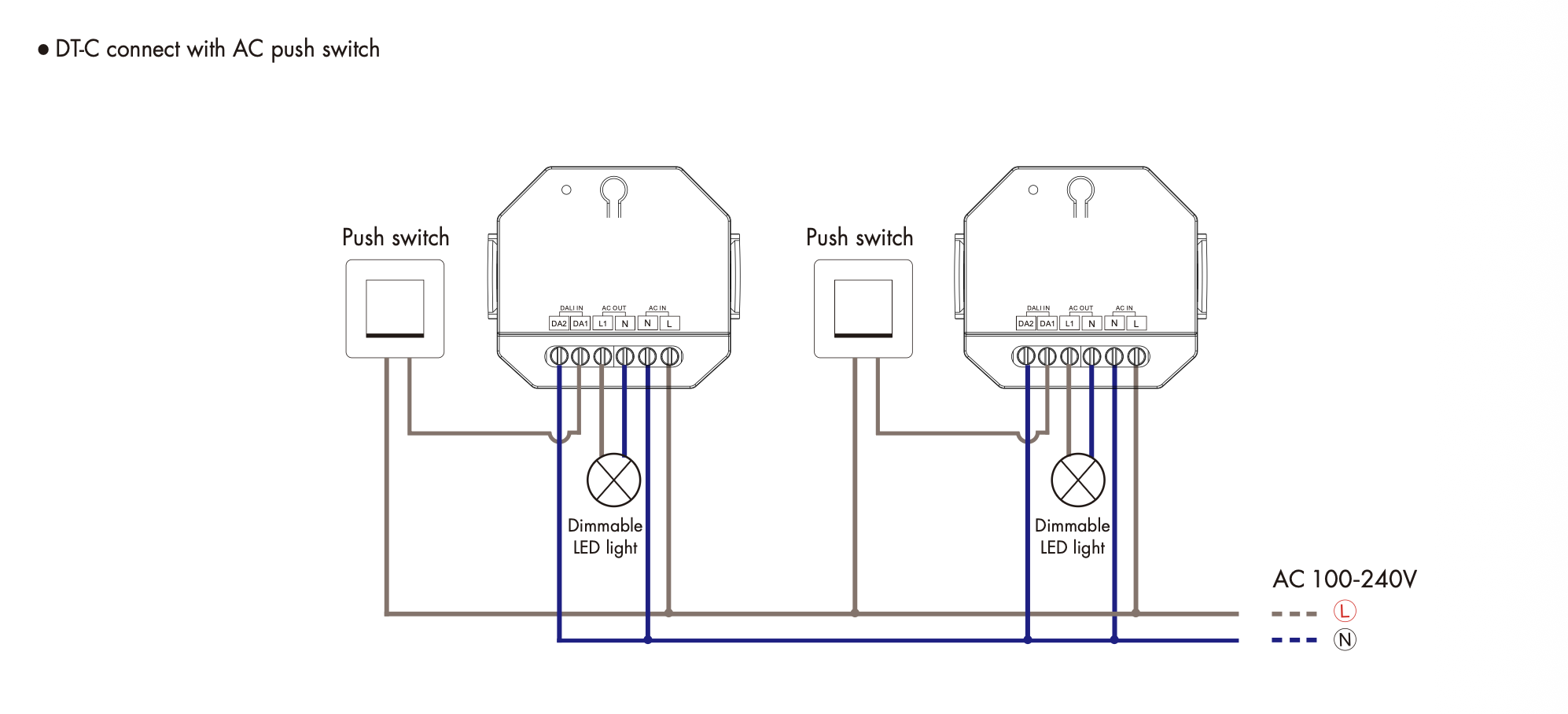

• Podczas podłączania przycisku AC PUSH należy zwrócić uwagę, aby:

  • przewód fazowy (L) był podłączony do DA1,

  • przewód neutralny (N) był podłączony do DA2,

  • przewody nie mogą być podłączone równocześnie do DA1 lub DA2.
